Сделать арбалет своими руками — не сложно, было бы желание. Перед тем как приступить к изготовлению арбалета, убедитесь, что у вас есть все материалы, и что вы хорошо представляете себе процесс изготовления, и то, что у вас получиться. Для начала внимательно изучите схему арбалета и его устройство.
Может быть вы внесете в него свои корректировки и сделаете свой чертеж арбалета, в соответствии с имеющимися у вас материалами и потребностями. Некоторые части арбалета, в особенности спускового механизма, сначала можно изготовить из картона и проверить механизм его работы и взаимодействия с другими частями арбалета.
Хорошенько обдумайте все мелочи, чтобы не оказалось, что вы потратили кучу времени на изготовление нестреляющего арбалета. Тщательно подберите материалы. Для ложа и приклада это может быть прочный бук или дуб, дугу можно изготовить из текстолита или гибких стальных пластин.
Процесс создания арбалета условно можно разбить на этапы.

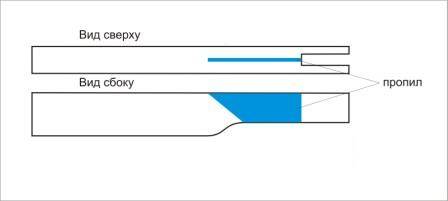

Этап 1. Разметьте заготовки и распилите ложе как на рисунке.
Синим обозначен сквозной продольный пропил, в котором будет находится спуск.

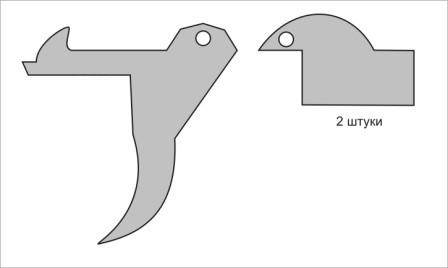

Этап 2. Из прочного металла изготовьте спуск и две крепежные пластины.
Спуск я бы рекомендовал делать из полотна от ножовки (по дереву), этот материал почти не изнашивается. И ни в коем случае не делайте детали арбалета из дюраля, если хотите, чтобы он прожил дольше.

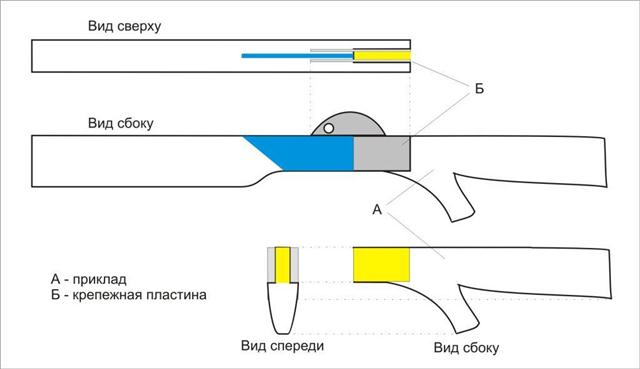

Этап 3. Изготовьте и закрепите приклад.
Учтите, что крепежные пластины будут расположены по обеим сторонам верхней части приклада, и выпиливать ее (верхнюю часть) надо таким расчетом, чтобы она свободно стыковалась с ложем.

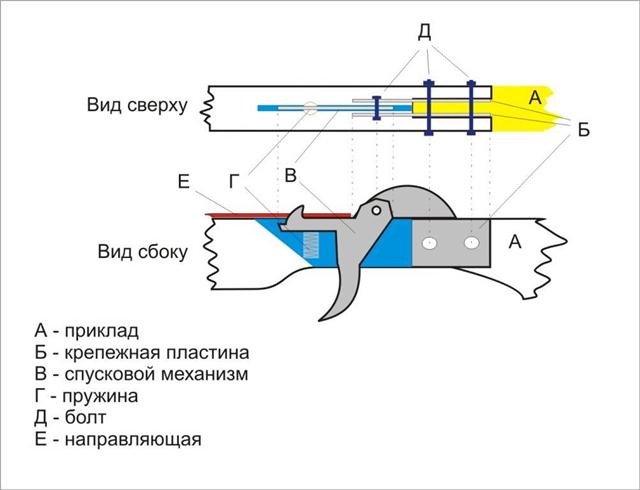

Этап 4. Когда приклад и крепежные пластины закреплены, просверлите отверстие для пружины.
Не сквозное. Вставьте и закрепите спуск.

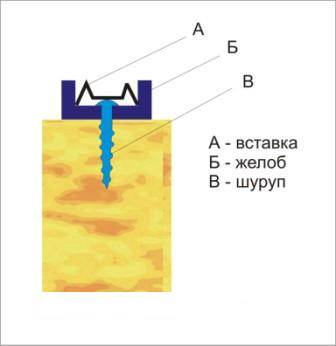

Этап 5. Убедившись, что все работает, закрепите желоб, в котором будет лежать стрела. Изготовить желоб достаточно просто. Его можно просто выдолбить в самом ложе, но это довольно трудоемко. Кроме того, двигающаяся тетива стачивает его. Проще подобрать металлический подходящей ширины.
В трисах попадаются такие, похожие на рельсы «двутавры». На двух своих самодельных арбалетах я вставил эти двутавры в более широкие и прочные желоба (их используют при изготовлении мебели).

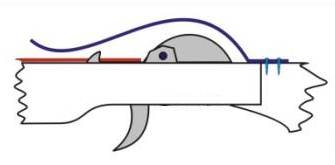

Этап 6. Из обломка ножовочного полотна изготовьте пластину, изогните ее над огнем и закрепите.
Эта пластина прижмет стрелу к ложу и не даст ей выпасть.

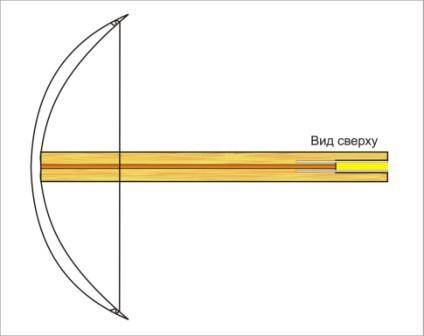

Этап 7. Прикрепите дугу. Способ крепления в каждом случае свой, но, скажем, текстолитовую пластину можно просто привинтить двумя шурупами.
Полезный совет.
Никогда не спускайте тетиву арбалета, если в оружии нет стрелы (болта). Если стрела заряжена, то вся энергия лука арбалета передается стреле, а если ее нет, то энергия распределится в дуги и их крепление, что может их повредить и даже сломать ваш арбалет.
Удачи вам в изготовлении арбалетов!
Автор: gLaMor. Источник: robinclub.ru
