Если вы не хотите покупать дорогой арбалет (а цены порой переваливают за $1000), можно сделать арбалет своими руками. Это не так сложно, как кажется на первый взгляд. Конструкция арбалета достаточно проста. Арбалет можно сделать из того, что имеется под рукой, заменяя отсутствующие материалы на схожие. Для стрельбы по мишеням самодельный арбалет вполне подойдет.

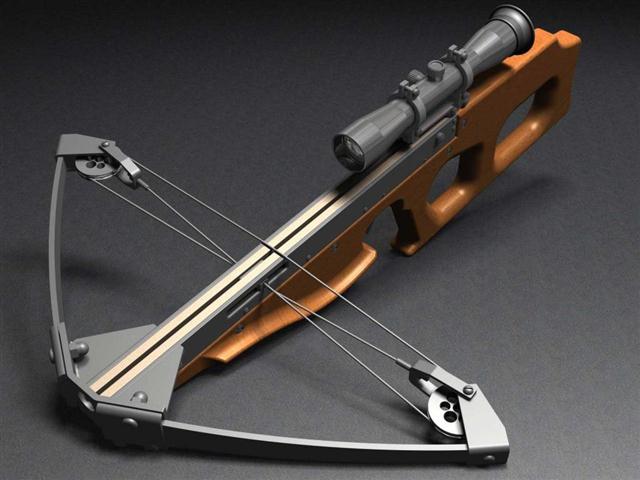

Общий вид арбалета, который можно сделать своими руками по чертежам

Общий вид арбалета

В конструкции этого арбалета использованы наработки производителей в области оружия. На чертежах представлен арбалет блочной конструкции. При следовании указаниям и соблюдении всех размеров вы сможете сделать качественный и хороший арбалет своими руками даже в домашних условиях

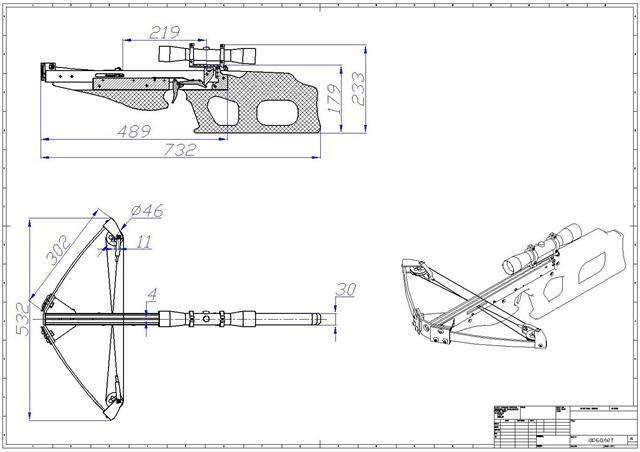

Общая схема самодельного арбалета в сборке:

Схема арбалета

Для начала желательно внимательно изучить чертежи арбалета и приступать к сборке своими руками. Изготовить арбалет своими руками - задача не из простых. Но тем самым повышается интерес к работе! Ведь самодельный арбалет может принести большую радость и уважение к исполнителю.

Устройство арбалета: ложе, плечи, приклад, спусковой механизм, прицельные устройства, система блоков. Для изготовления ложа применяется натуральное дерево, цельный или клееный брус, преимущественно твердых пород. Точные размеры арбалета можно посмотреть на чертежах. Форму арбалета выбираете сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также учитывать сможете ли вы изготовить такую форму правильно.

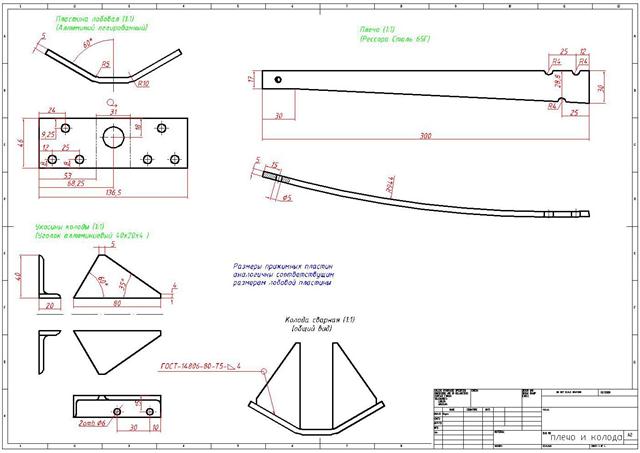

Чертеж плечей и колоды арбалета:

Чертеж плечей и колоды арбалета арбалета

Применение ложа от стрелкового оружия, позволяет заметно сократить трудозатраты на изготовление арбалета. Главное подобрать подходящий размер. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, прочно посадив их на эпоксидный клей. Приклад и подствольную накладку арбалета так же можно сделать из дерева. Приклад будет крепиться к направляющей и служить основой для спускового механизма.

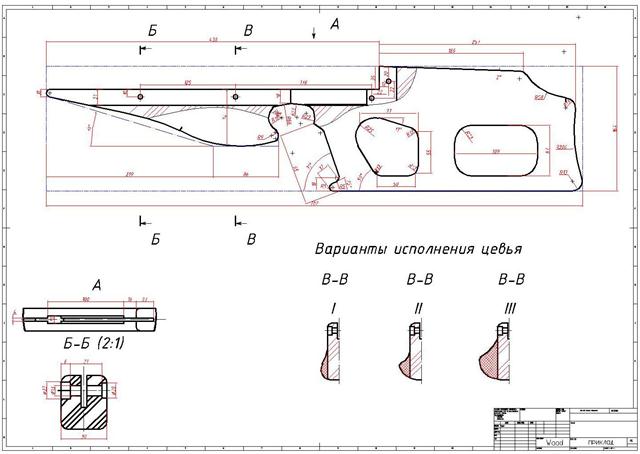

Чертеж приклада:

Чертеж приклада арбалета

Предлагаемый к сборке своими руками, арбалет имеет блочную конструкцию. Это позволяет компенсировать нагрузку при взводе тетивы и сохранить мощность. Блочные арбалеты наиболее популярны среди охотников, т.к. можно носить арбалет во взведенном состоянии достаточно долго. Такую конструкцию активно использует компания Horton при производстве своих арбалетов.

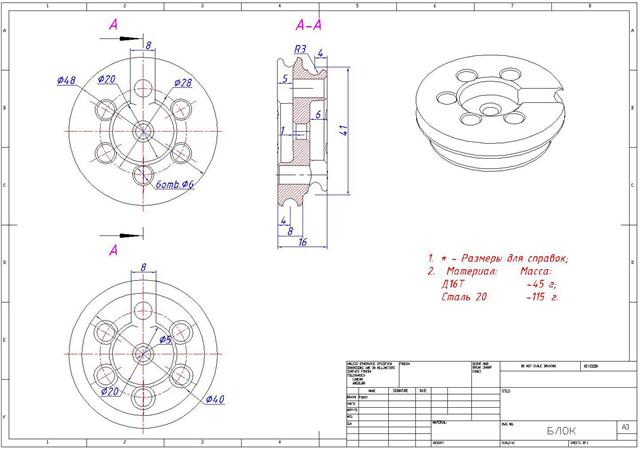

Чертеж блоков арбалета:

Чертеж блоков арбалета

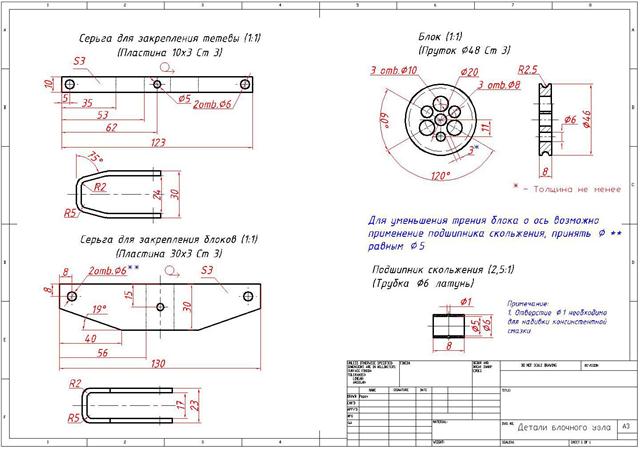

Чертеж деталей блочного узла:

Чертеж деталей блочного узла арбалета

Обратите особое внимание на обработку направляющих стрелы и тетивы. Четкость их отделки очень сильно влияет на точность стрельбы. Линии направляющих должны быть безукоризненно прямы и гладки. Оптимальным выбором будет шлифовка на фрезерном станке и последующая обработка наждачной бумагой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы можно на чертежах. Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее делают из алюминиевой болванки. Дерево тоже может служить подходящим материалом.

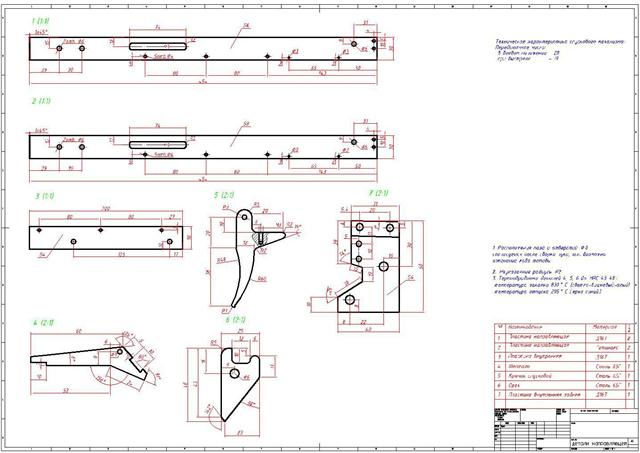

Чертеж направляющей и спускового механизма арбалета:

Чертеж направляющей и спускового механизма арбалета

Прицел арбалета должен состоять из целика и мушки. Так же, на арбалет можно установить оптический прицел, предусмотрев крепление для прицельной планки. Вертикальные поправки выполняются целиком, укрепленным на крышке спускового механизма, а горизонтальные - мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций прицелов и прицельных приспособлений для арбалета может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от обычного оружия (пневматические винтовки) и т.п.

Следует иметь в виду, что траектория полета cтрелы арбалета (арбалетного болта) доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобными являются конcтрукции целика, которые допуcкают его cъем или cкладывание при транcпортировке. Так же будет удобно, если целик можно подстраивать вручную, поднимая или опуская планку. Тем самым вы сможете пристреливать арбалет под разные условия (расстояние до цели, вес стрелы).

Арбалет, изготовление которого своими руками описано выше, раccчитан для cтрельбы болтами диаметром 8 мм и длиной 450-470 мм. Их можно легко сделать самому из дюралюминиевой трубки c толщиной cтенки 0,5 мм. Спереди на болт крепится наконечник и внутренник, сзади - оперение, так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик болта для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы, он должен быть плоским. Его можно выточить из дерева в виде пробки и вcтавить в торец трубки, предварительно смазав клеем.
