Общие сведения о изготовлении арбалета своими руками

Из каких частей состоит арбалет?

Кто делает и использует арбалеты?

• Конструктор-любитель. Человек, который любит и умеет работать руками, располагает необходимыми инструментами. Он видел (слышал или читал) об арбалетах раньше, заинтересовался ими сейчас и хочет сделать работающую модель для себя. Цель создания арбалета - развлекательная стрельба по мишеням и сам процесс конструирования оружия.
• Ролевик. Школьник или студент, участвующий в исторически-ролевом движении. В определенных случаях арбалет - пропуск для участия в Игре на полигоне, выступления на турнирах, помощник при обороне крепости. Не всем же щитовиками и копейщиками быть, а лук - он слишком слабый. Этот человек также может и быть реконструктором, которому старинные арбалеты нравятся сами по себе, а ролевые игры - способ показать свое изделие (и посмотреть на достижения других людей).
• Охотник. Ружье покупать не хочется (или денег нет, отец запрещает), а в лесу - столько зайцев бегает! (Или вороны летают и бродячие собаки надоели, как вариант - соседские куры по огороду ходят) Для такого человека арбалет - это средство поохотиться, а целью является сама охота, добывание дичи.
• Спортсмен. Крупный промышленный город, стрелковый клуб, соревнования. Ему нравится стрелять именно из арбалетов, а не из винтовок и ли луков. Или безумно нравится стрелять, а из чего - не важно. Область интересов - правильная поза при стрельбе, удержание оружия и прицеливание, дыхание при нажатии на спусковой крючек, количество набранных очков.
• Производитель. Коммерческа фирма, группа единомышленников или отдельный мастер. Цель - производить высококачественные и надежные арбалеты для других, как правило - на продажу. Такие личности обладают большим практическим опытом по созданию арбалетов, его истории и конструкционным особенностям. От общества мастера-производители хотят общественного признания (мерой признания может быть и благодарности, и деньги) и самореализации.
• Случайный владелец. Арбалет ему подарили на юбилей, или он остался по наследству, от родственников, или в его круге общения модно, когда на стене висит старинное оружие. Стрелять из него он не стреляет (в прошлом году на природу раз арбалет брали с собой), характеристик не знает или ими мало интересуется, оружие может находиться в нерабочем состоянии.

Классификация арбалетов

По силе натяжения дуги (плечей):

• До 20 кг. Арбалеты для отдыха и развлечений, дальность прицельной стрельбы по более-менее настильной траектории - 15-25 метров
• 20-55 кг. Данная сила натяжения позволяет стрелку взводить тетиву одной мускульной силой, без помощи специальный устройств. Прицельная дальность стрельбы - до 60-70 метров.
• Свыше 55 кг. Как правило требуется использование специальных устройств для натяжения тетивы (козья нога, ворот, система рычагов), что увеличивает вес и габариты конструкции. Достоинством является большая дальность стрельбы, большая пробивная способность стрелы.

По типу лука:

• Монолук. Однородный (сталь, стеклопластик) или составной (дерево, сухожилия) отрезок специальной формы, с утолщением посредине и сужением на концах, непосредственно или при помощи специальных приспособлений крепящийся к ложе.
• Плечи + колодка. Для крепления плечей к ложе и спользуется промежуточная деталь (колодка). Достоинства данного типа конструкции в том, что такой арбалет легко разбирать и собирать при траспортировке, убирается проблема непараллельности плоскости направляющей и плоскости хода тетивы.

По типу плечей:

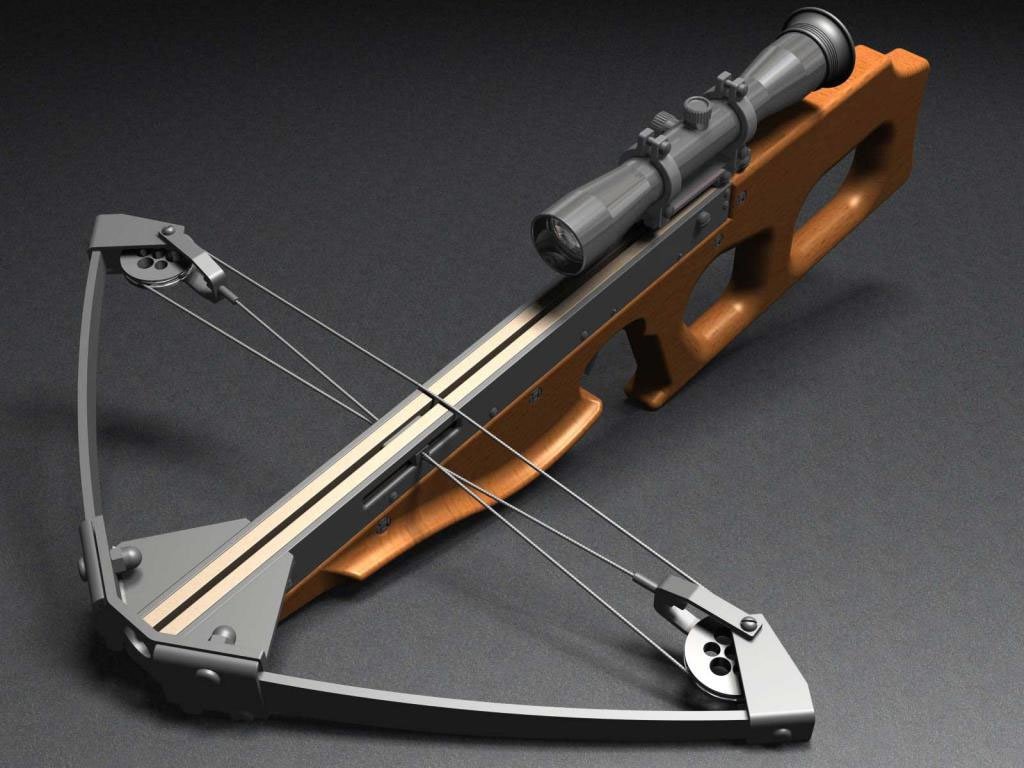

• Блочные (Compound). Эксцентрики или ролики на концах плечей + 1 основная и 2 дополнительных тетивы
• Классические (Recurve). Классический лучный, s-образный изгиб плеча.
• Прямые. Плечо в несогнутом состоянии представляет прямолинейный отрезок. Сила натяжения варьируется за счет ширины плеча (наглядный пример - обрезанный, обточенный кусок рессоры)

По типу ложа арбалета:

• Классические винтовочные (цельный приклад, шейка, цевье)
• Спортивные (пистолетная рукоятка и прорезь в прикладе)
• Старинные (как у средневековых арбалетов)

По способу натяжения тетивы:

• Мускульное (используя стремя, систему рычагов или крюк на поясе)
• "Козья нога" (одноплечевой рычаг или рычаг-колонна)
• Блок (английский, блок с 2-3 роликами и простейший ворот)
• Ворот (немецкий, зубчатая рейка и червячная передача)

Как сделать арбалет своими руками?

Многие хотят сделать арбалет своими руками, а для этого ищут точные чертежи для изготовления. Однако, учитывая, что арбалеты бывают самых разных видов, то и вариантов его конструкции может быть множество.

По большому счету, точные и детальные чертежи и не нужны. Достаточно наличие разнообразных вариантов, из которых (или на основании которых) арбалетостроитель выберет приемлимый для себя (по стоимости, сложности, надежности, перечню предполагаемых задач).
