Чиллер – фанкойл (chiller - fancoil) - это наружный и внутренние блоки системы кондиционирования здания в которой между ними тепло или холод переносится не фреоном, как в большинстве кондиционеров, а вода или другая незамерзающая жидкость.
Чиллер – наружный блок, который охлаждает воду. По сути это обычный кондиционер с фреоном, в котором посредством испарителя охлаждается не воздух, а вода, которая потом подается к внутренним блокам.
Фанкойл – внутренний блок системы кондиционирования который охлаждает воздух в помещении пропуская его через радиатор с холодной водой, поступившей от чиллера.
Мощность чиллеров может достигать 9 МВт, позволяя использовать его в больших зданиях с множеством помещений и соответственно внутренних блоков фанкойлов.
Охлаждение конденсатора чиллера может быть, как воздушным (как в обычных кондиционерах), так и водяным. При использовании водяного охлаждения конденсатор омывается потоком воды, это позволяет снизить стоимость и габариты чиллера, но в этом случае необходимо подвести к агрегату проточную воду или установить градирни (систему оборотного водоснабжения).
Чиллеры могут быть как прямые – только для охлаждения, так и реверсивные – работают на охлаждение и на обогрев.
Конструктивно, чиллеры бывают с внутренним или выносным конденсатором.
Моноблочный чиллер (с встроенным конденсатором) – автономная холодильная машина, готовая для подключения трубопроводов насосной станции.
Если же конденсатор вынесен за пределы корпуса чиллера и выполнен в виде отдельного агрегата, можно разместить сам чиллер внутри здания, а конденсаторы вынести, например, на крышу. В этом случае увеличивается ресурс оборудования и упрощается его обслуживание благодаря более стабильным условиям внутри помещений. Также, можно использовать воду как теплоноситель сэкономив на незамерзающей жидкости.

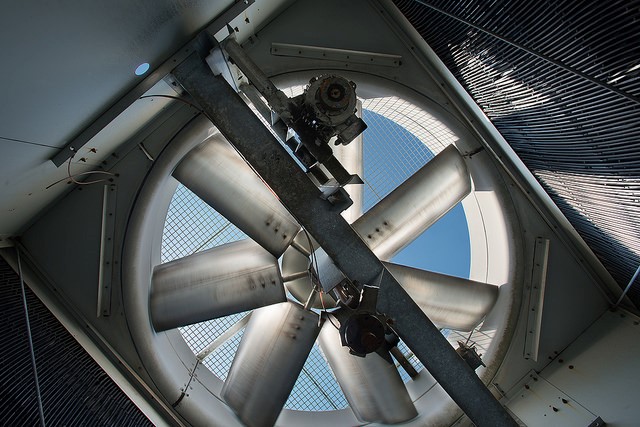

В моноблочных чиллерах с воздушным охлаждением используются осевые или центробежные вентиляторы. Осевые – дешевле, но менее эффективны, к тому же ограничивают варианты установки чиллера, центробежные – более эффективны и позволяют установить блок внутри, подавая и отводя воздух по воздуховодам.

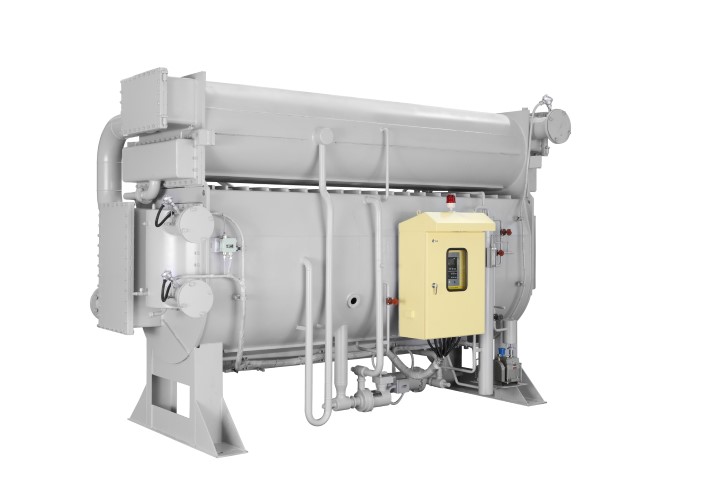

Абсорбционные чиллеры используют энергию горячей воды, пара или природного газа, позволяют существенно сократить потребление электроэнергии.
Насосная станция (гидромодуль)
Насосная станция производит передачу теплоносителя от чиллера к фанкойлам и обратно. Теплоносителем может быть вода или незамерзающая жидкость.
Фанкойлы

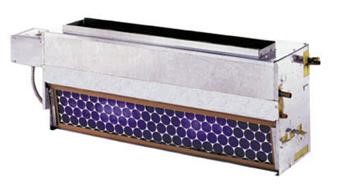

Фанкойлы по сути идентичны внутренним блокам сплит-систем и также могут быть настенными, напольными, подпотолочными, канальными и др.
По типу исполнения могут быть как в корпусе, так и бескорпусными, предназначенными для установки в скрытых пространствах под потолками, стенами, полами или декоративных коробов.
Преимущества систем кондиционирования чиллер – фанкойлы
Большой диапазон мощностей. Благодаря возможности использования чиллера большой мощности количество внутренних блоков (фанкойлов) может быть довольно большим.
Экономия пространства. Достаточно установки только одного наружного блока (чиллера) и необязательно портить внешний вид здания множеством блоков.
Расстояние между внутренними и наружными блоками. Длинна трассы трубопроводов между чиллерами и фанкойлами может быть значительной (сотни метров).
Стоимость монтажа. Для соединения чиллеров и фанкойлов используются обыкновенные водопроводные трубы, краны и арматура.
Безопасность системы. Большая часть системы заполнена не газом, а обыкновенной воды и в случае разгерметизации не представляет опасности.
Недостатки систем чиллер – фанкойлы
Данная система не является системой вентиляции, а только лишь системой кондиционирования воздуха. Для обеспечения циркуляции свежего воздуха требует объединения с вентиляционной системой.
Менее экономичная система по энергопотреблению, чем VRF-системы кондиционирования.
