В этой статье описывается как изготовить мощный и надежный арбалет своими руками. Предполагаю, что вы знакомы с общей конструкцией арбалета, назначением его отдельных узлов и применяемыми терминами. Хотелось бы поделится опытом в конструировании этого вида оружия, предложить свои наработки и достижения. Считаю, что вам будет интересно узнать то, как в условиях мастерской средней оснащенности, используя только подручные материалы изготовить арбалет, который по своим характеристикам приближается к заводским моделям.

Характеристики арбалета

  • Вес: 3 кг;
  • Длина: 960 мм;
  • Ширина: 820 мм
  • Сила натяжения лука: 30 - 40 кг;
  • Оптимальный вес стрелы: 20 - 25 г;
  • Прицельная дальность стрельбы 80 - 100 м;
  • Глубина проникновения стрелы диаметром 7 мм и весом 15 г в сухую сосновую доску с расстояния 10 м: 4 см;
  • Усилие на спуске: 400 - 500 г.

Крепление

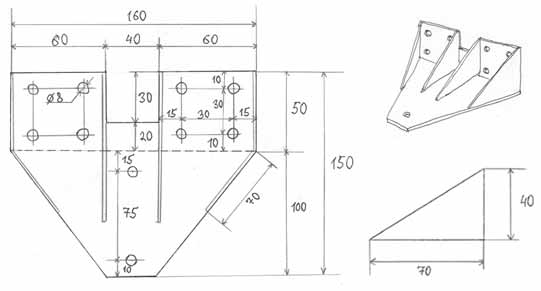

Центральной деталью, к которой будут крепиться плечи и ложе арбалета, является деталь.

Изготовление арбалета своими руками

Она вырезается из железного листа толщиной 2,5 - 3 мм, затем гнется и сваривается. С помощью 2-х болтов, вставляемых в отверстия по центру крепежного устройства и на конце ложи арбалета, последний легко разобрать для транспортировки и собрать в боевое положение.

К крепежному устройству снизу приваривается стремя для удобства при натяжении тетивы.

Изготовление арбалета своими руками

Стремя выгибается из проволоки диаметром 6 - 8 мм.

Плечи арбалета

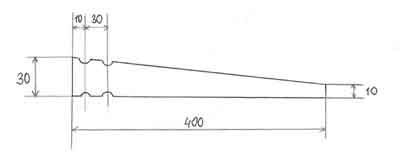

Материал для изготовления — рессора от легкового автомобиля толщиной 5 - 6 мм.

Изготовление арбалета своими руками

Четыре полукруглые выемки на широкой части плеча — отверстия для болтов, с помощью которых плечи будут привинчены к креплению. Я намеренно отказываюсь от сверления отверстий, которые, по моему, ослабят плечи, и могут привести к их поломке и деформации.

Еще одно преимущество этого способа крепления — простота. Не нужно искать способ просверлить в твердой, каленой стали отверстия. Да и как это можно сделать? Разве что отпускать металл, сверлить, затем закаливать снова.

Существует мнение, что использование рессор в качестве материала для плечей опасно. Они ломаются (особенно на морозе) в местах крепления, плюс при изломе рессора выкидывает мелкие осколки в виде иголок.

Блоки арбалета

Чем хорошо использование блоков?

Во-первых, облегчается натяжение: два блока и удлиненная в 3 раза тетива дает выигрыш в силе. Натянуть подобный лук в несколько раз легче, чем если бы вы напрямую соединили оба конца плечей тетивой.

Во-вторых, после спуска, тетива будет скользить по поверхности ложе в 1,5 — 2 раза быстрее, соответственно, возрастет и начальная скорости стрелы, дальнобойность арбалета.

К недостаткам блочной системы можно отнести сложность в изготовлении, использование дополнительного устройство для закрепления блоков на концах плечей и незначительное увеличение общего веса оружия.

Схема намотки тетивы

Изготовление арбалета своими руками

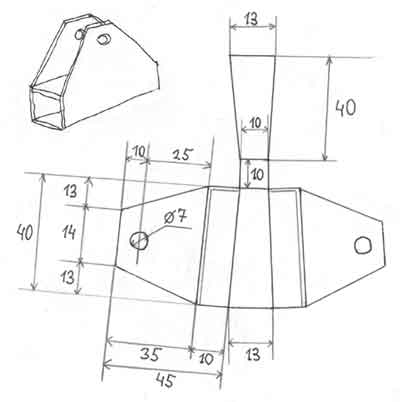

Чертеж детали, с помощью которой блоки крепятся на концах плечей

Изготовление арбалета своими руками

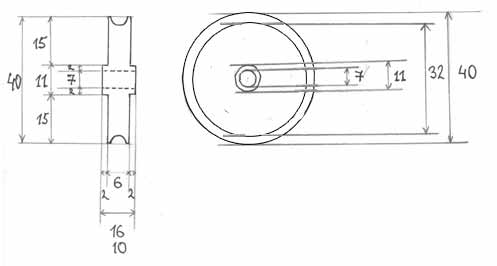

Размеры колеса, по выемке которого скользит тетива

Изготовление арбалета своими руками

Тетива арбалета

В качестве тетивы в этом арбалете используется стальной трос диаметром 2 - 3 мм. Более толстый сложнее связать и прикрепить, более тонкий будет растягиваться в процессе эксплуатации и может перетереться и разорваться. На концах троса завязывается обыкновенная дубовая петля.

Изготовление арбалета своими руками

Узел на конце троса сильно затягивается и его очень трудно развязать. Тетиву лучше прикреплять не напрямую к оси блока, а использовать дополнительные детали

Изготовление арбалета своими руками

Это позволит более равномерно распределить нагрузку и избежать перетирания тетивы.

Ложе арбалета

Материал для изготовления ложа арбалета — осиновая, кленовая доска толщиной 30 мм (легко поддающиеся обработке вязкие и прочные материалы с достаточно красивой текстурой).

Дуб слишком тяжел, труден для обработки и легко колется; сосна, ель — коробятся при намокании, недостаточно прочны. Ложе будет смотреться красивее, если его отшлифовать и вскрыть лаком.

Изготовление арбалета своими руками

Особое внимание следует уделить направляющему пазу для стрелы. Он должен быть ровным и хорошо отшлифованным. От состояния паза зависит точность стрельбы. Ширина паза должна равняться диаметру стрелы. Паз удобно пропилить при помощи циркулярной пилы.

Позаботьтесь об удобстве эксплуатации и эргономике оружия: подберите оптимальное расстояние от рукоятки до спускового крючка, приделайте к ложе цевье (как у АКМ). Наличие приклада и упрощает прицеливание и существенно повышает точность стрельбы.

Для удержания стрелы используется пружина, которая прижимает стрелу к ложе и не дает ей выпасть из направляющего паза до выстрела.

В качестве прицельного приспособления можно установить на арбалет оптический прицел, использовать готовые прицелы от пулевого оружия. Одно из решений — использование целика и мушки. Вертикальные поправки осуществляются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на детали крепления плечей и ложе. Для транспортирования удобно, если прицел сделан съемным.

Спусковой механизм арбалета

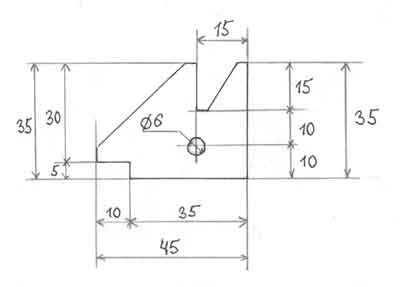

Материал для изготовления спускового механизма — листовое железо толщиной 6–7 мм.

Изготовление арбалета своими руками

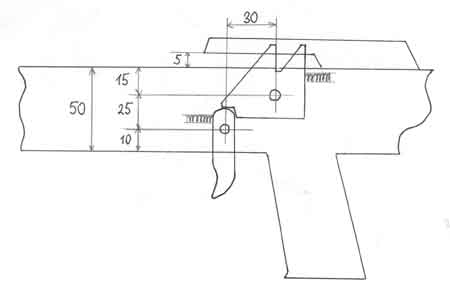

Детали монтируются непосредственно в ложе, без изготовления отдельного корпуса. В ложе арбалета вырезается гнездо, просверливаются сквозные отверстия для осей, на которых будут крепиться детали спуска, монтируется механизм

Изготовление арбалета своими руками

При эксплуатации подобной конструкции спускового механизма не было замечено ни одного (!) самопроизвольного срабатывания. Спуск плавный, удобный, чрезмерных усилий прилагать на требуется.

Стрелы для арбалета (болты)

Для достижения точности попадания, хорошей кучности стрелы должны быть правильно и качественно изготовлены, быть однообразными по весу, форме, размерам, оперению (под группу одинаковых стрел можно пристрелять арбалет, найти оптимальные установки прицела).

Стрелы для арбалета должны быть прочными и жесткими, потому что арбалет передает стреле значительное количество энергии. Хрупкая, небрежно изготовленная, плохо сбалансированная стрела разрушится при спуске или попадании в мишень.

Рекомендуемый вес стрелы (в граммах) равен:

  • минимальный: натяжение лука (в граммах) разделить на 5000;
  • максимальный: натяжение лука (в граммах) разделить на 2000;

Таким образом, для арбалета с силой натяжения 40 кг получаем следующий диапазон веса: 10 - 25 г.

Дальность полета стрелы зависит от площади лобового сопротивления, массы стрелы и количества переданной ей от тетивы энергии. Малое значение отношения площади лобового сопротивления к массе приведет к тому, что дальность полета стрелы будет большей (если принять значение количество энергии за константу).

Уменьшение длины стрелы также улучшает ее летные качества, поскольку с увеличением длины турбулентность воздушного потока, параллельного цилиндрической поверхности, увеличивается, поглощая большее количество энергии.

Стрела состоит из оперения, наконечника, древка, затыльника.

Изготовление арбалета своими руками

Если древко изготавливается из дерева, то затыльник может отсутствовать. Торец арбалетной стрелы ровный, без ушка для тетивы. Можно переделать стрелы от спортивных луков, утяжелив их и уменьшив длину.

Наконечники арбалетных стрел

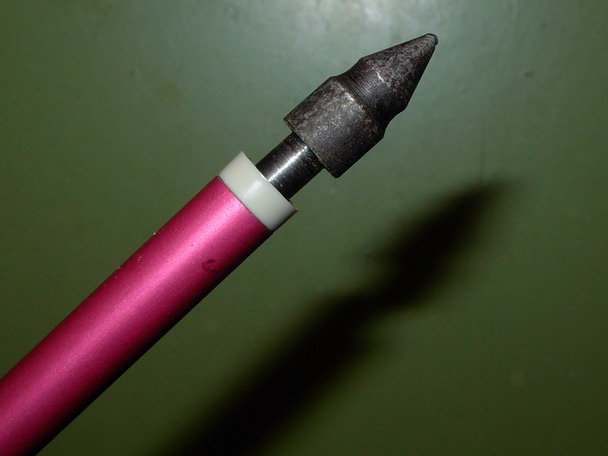

Самый простой и удобный способ изготовления качественных наконечников очень оригинален! Если есть возможность, нужно подобрать на военных полигонах, где проходят стрельбы из автоматов Калашникова, отстреленные пули калибра 7.62. Стальной сердечник в пуле закреплён свинцовой пробкой на донышке. Т.е. если нагреть пулю (сделать это можно даже на костре в консервной банке), чтобы свинец расплавился, то стальной сердечник из неё выпадет. Вот вам и готовый аккуратный, со специально разработанной для стрельбы формой наконечник. И кроме того, за счёт глубокого отверстия образовавшегося после извлечения сердечника, этот наконечник очень легко крепится на самой стреле. Просто насаживается на заточенный торец как колпачок.

Если есть необходимость в утежелении стрелы (в зависимости от длины), то насаживаем оболочку пули на обрезанный прут гвоздь или шуруп подходящего деаметра и вкручиваем его в торец стрелы, с предварительно просверленным отверстием конечно же, — имен, но так крепятся наконечники у стрел заводских арбалетов

Изготовление арбалета своими руками

Ориентировочные параметры стрел для арбалетов:

  • Длина: 120 — 170 мм;
  • Диаметр: 7 — 8 мм;
  • Количество перьев: 3 или 4 шт.;
  • Длина пера: 30 — 50 мм;
  • Высота пера: 5 — 8 мм;
  • Вес стрелы: 10 — 40 гр.

Центр тяжести стрелы арбалета должен быть расположен на расстоянии 1/3 от наконечника.

Изготовление арбалета своими руками
